2CY齿轮泵外形及安装尺寸性能曲线图

2CY型齿轮泵外形及安装尺寸性能曲线图:

各型齿轮泵的性能参数，是在介质粘度4×10^-3m²/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10^-5～8×10^-5m²/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定。

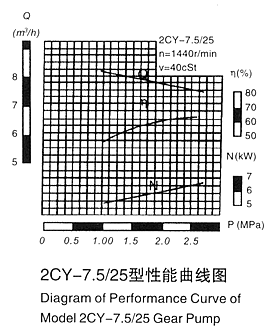

各型齿轮泵性能参数中给出的排出压力是给出的最大的工作压力值，在此范围内泵均能正常工作，其工作范围见图一。
