3G螺杆泵外形及安装尺寸(五)
3G螺杆泵外形及安装尺寸(五)
来源：http://www.btclbzc.com 发布时间：2019/3/4 10:27:05

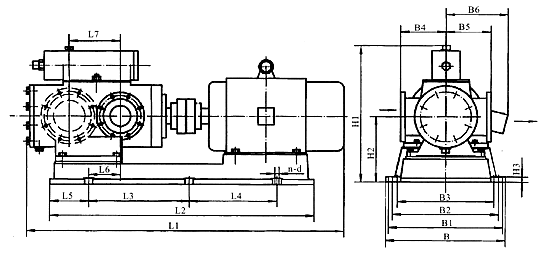

3G100×4外形及安装尺寸：

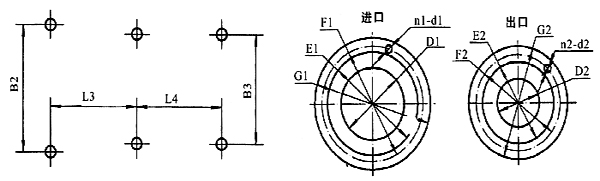

地脚螺栓孔尺寸 进出口法兰尺寸
| 泵型号 |
机座号 |
L1 | L2 | L3 | L4 | L5 | L6 | L7 | B1 | B2 | B3 | B4 | B5 | B6 | B7 | H1 | H2 | H3 | n-d |
| 100×4 | Y250M-4 Y280S-4 |
1993 2043 |
1590 1659 |
506 548 |
507 549 |
262 262 |
233 233 |
444 444 |
650 705 |
520 520 |
590 645 |
460 460 |
220 220 |
220 220 |
385 410 |
685 750 |
360 390 |
30 30 |
6-φ27 6-φ27 |
| 泵型号 | D1 | E1 | F1 | G1 | n1-d1 | D2 | E2 | F2 | G2 | n2-d2 |
| 45×4 | φ65 | φ110 | φ130 | φ160 | 4-φ13.5 | φ50 | φ102 | φ125 | φ165 | 4-φ17.5 |
| 60×4 | φ100 | φ148 | φ170 | φ210 | 4-φ17.5 | φ65 | φ122 | φ145 | φ185 | 8-φ17.5 |
| 70×2 | φ100 | φ140 | φ170 | φ205 | 8-φ18 | φ65 | φ120 | φ145 | φ180 | 8-φ18 |
| 70×4 | φ100 | φ140 | φ170 | φ205 | 8-φ18 | φ65 | φ120 | φ145 | φ180 | 8-φ18 |
| 80×2 | φ125 | φ175 | φ200 | φ235 | 8-φ18 | φ80 | φ135 | φ160 | φ195 | 8-φ18 |
| 80×4 | φ125 | φ175 | φ200 | φ235 | 8-φ18 | φ80 | φ135 | φ160 | φ195 | 8-φ18 |
| 100×2 | φ150 | φ215 | φ240 | φ275 | 8-φ18 | φ100 | φ170 | φ200 | φ235 | 8-φ18 |
| 100×4 | φ150 | φ215 | φ240 | φ275 | 8-φ18 | φ100 | φ170 | φ200 | φ235 | 8-φ18 |
