LB冷冻机用齿轮泵外形及安装尺寸
LB冷冻机用齿轮泵外形及安装尺寸
来源：http://www.btclbzc.com 发布时间：2019/3/4 10:27:04
LB型齿轮泵外形及安装尺寸:

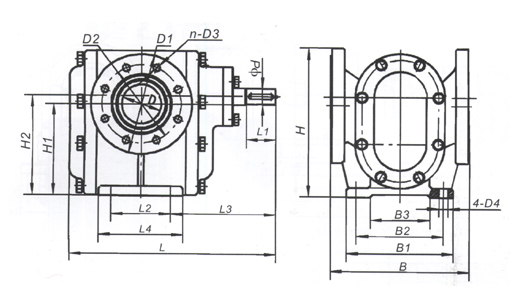

B20、25、40泵头外形图:
B20、25、40泵头外形图:
|
型号
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
H2
|
D
|
D1
|
D2
|
n-D3
|
4-D4
|
Φd
|
|
LB20
|
388
|
55
|
135
|
185.5
|
172
|
260
|
220
|
180
|
120
|
260
|
140.8
|
180
|
80
|
195
|
160
|
8-Φ18
|
4-Φ18
|
Φ28
|
|
LB25
|
418
|
55
|
125
|
200.5
|
172
|
260
|
220
|
180
|
120
|
260
|
140.8
|
180
|
80
|
195
|
160
|
8-Φ18
|
4-Φ18
|
Φ28
|
|
LB40
|
410
|
60
|
120
|
209.5
|
170
|
280
|
215
|
175
|
95
|
290.5
|
188
|
205
|
100
|
205
|
160
|
8-Φ18
|
4-Φ18
|
Φ28
|

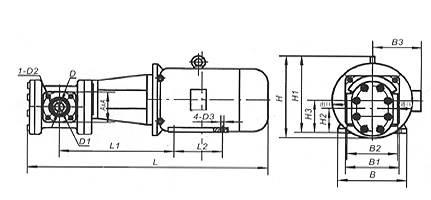

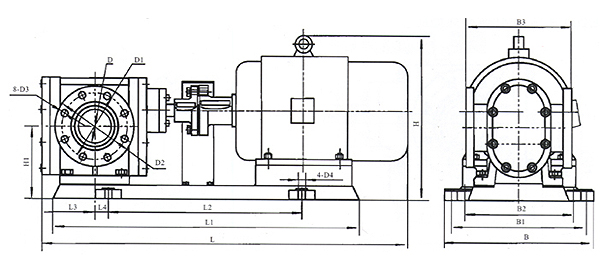

整机外形安装尺寸图：
| 型号 | L | L1 | L2 | B | B1 | B2 | B3 | D | D1 | 4-D2 | D-D3 | A×A | H | H1 | H2 | H3 |
| LB1.8/0.5 | 513 | 250 | 100 | 165 | 125 | 116 | 150 | Φ20 | Φ75 | 4-M12 | 4-Φ10 | 75×75 | 225 | 205 | 64.7 | 80 |
| LB3.6/0.5 | 626 | 300 | 125 | 180 | 140 | 132 | 160 | Φ25 | Φ85 | 4-M12 | 4-Φ10 | 85×85 | 235 | 225 | 67.6 | 90 |
| LB10/0.5 | 645 | 303 | 140 | 205 | 160 | 160 | 180 | Φ40 | Φ100 | 4-M12 | 4-Φ12 | 100×100 | 275 | 250 | 100 | 100 |
| LB12/0.5 | 677 | 303 | 140 | 205 | 160 | 160 | 180 | Φ40 | Φ100 | 4-M12 | 4-Φ12 | 100×100 | 275 | 250 | 100 | 100 |
|
型号
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
B1
|
B2
|
B3
|
D
|
D1
|
D2
|
8-D3
|
4-D4
|
H
|
H1
|
|
LB20/0.5
|
908
|
750
|
480
|
135
|
34
|
370
|
334
|
270
|
260
|
Φ80
|
Φ160
|
Φ195
|
8-Φ18
|
4-Φ18
|
315
|
175.8
|
|
LB25/0.5
|
1028
|
845
|
566
|
150
|
38
|
416
|
380
|
270
|
260
|
Φ80
|
Φ160
|
Φ195
|
8-Φ18
|
4-Φ18
|
385
|
175.8
|
|
LB40/0.5
|
1072.5
|
901
|
629
|
145
|
0
|
450
|
400
|
285
|
280
|
Φ80
|
Φ160
|
Φ195
|
8-M18
|
4-Φ22
|
500
|
258
|
