进、出口法兰联接尺寸表（泵体代号C）
| 型号规格 | 进口法兰 | 出口法兰 | ||||||||||||||
| 泵体代号 | Dg | D | D1 | D2 | B | F | F1 | N-d3 | dg | d | d1 | d2 | b | f | f1 | n-d3 |
| 5.0-C | 80 | 195 | 160 | 121 | 24 | 3 | 4 | 8-18 | 65 | 180 | 145 | 110 | 22 | 3 | 4 | 8-18 |
| 5.5-C | 100 | 230 | 190 | 150 | 26 | 3 | 4.5 | 8-23 | 80 | 195 | 160 | 121 | 24 | 3 | 4 | 8-18 |
| 6.1-C | 125 | 270 | 220 | 176 | 28 | 3 | 4.5 | 8-25 | 100 | 230 | 190 | 150 | 26 | 3 | 4.5 | 8-23 |
| 6.9-C | 150 | 300 | 250 | 204 | 30 | 3 | 4.5 | 8-25 | 125 | 270 | 220 | 176 | 28 | 3 | 4.5 | 8-25 |

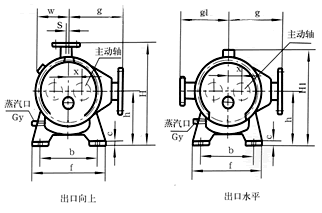

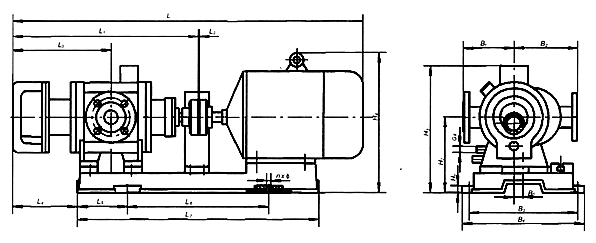

2W.W密封型双螺杆泵尺寸表
| 型号 规格 |
共同部分尺寸 | 轴端尺寸 | 出口向上 | 出口水平 | 重量 | |||||||||||||||||
| K | Q | Q1 | a | a1 | h | b | f | c | g | φ | Gy | D | F | E | L | H | W | S | H1 | gl | Kg | |
| 2.5- | 550 | 253 | 297 | 120 | 180 | 140 | 150 | 190 | 158 | 195 | 12 | 1/4 | 16 | 5 | 18 | 32 | 286 | 100 | 10 | 288 | 148 | |
| 2.8- | 600 | 278 | 322 | 147 | 220 | 150 | 160 | 200 | 15 | 195 | 14 | 3/8 | 21 | 6 | 23.5 | 40 | 305 | 105 | 10 | 290 | 155 | |
| 3.1- | 620 | 286 | 334 | 145 | 220 | 155 | 180 | 220 | 16 | 200 | 14 | 3/8 | 22 | 6 | 24.5 | 40 | 315 | 110 | 10 | 295 | 160 | |
| 3.2- | 645 | 304 | 341 | 172 | 252 | 170 | 190 | 240 | 18 | 220 | 14 | 3/8 | 24.5 | 8 | 27.5 | 40 | 295 | 175 | ||||
| 3.4- | 700 | 320 | 380 | 194 | 275 | 170 | 205 | 260 | 18 | 230 | 15 | 3/8 | 27 | 8 | 30 | 40 | 350 | 130 | 15 | 330 | 180 | |

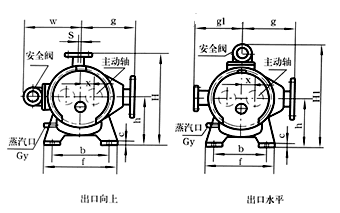

2W.W密封型双螺杆泵尺寸表：
| 型号 规格 |
共同部分尺寸 | 轴端尺寸 | 出口向上 | 出口水平 | 重量 | |||||||||||||||||
| K | Q | Q1 | a | a1 | h | b | f | c | g | φ | Gy | D | F | E | L | H | W | S | H1 | gl | Kg | |
| 4.0- | 795 | 381 | 414 | 260 | 330 | 190 | 220 | 260 | 20 | 260 | 19 | 1/2" | 27.5 | 8 | 30.5 | 70 | 385 | 292 | 15 | 482 | 195 | |
| 4.5- | 865 | 408 | 457 | 279 | 370 | 205 | 250 | 300 | 20 | 290 | 23 | 1/2" | 37 | 12 | 40 | 70 | 420 | 320 | 20 | 525 | 215 | |
| 5.0 | 1035 | 491 | 544 | 389 | 490 | 240 | 250 | 320 | 25 | 320 | 23 | 1/2" | 45 | 14 | 48.5 | 75 | 480 | 425 | 30 | 665 | 240 | |
| 5.5 | 1130 | 547 | 583 | 457 | 570 | 255 | 300 | 3902 | 25 | 365 | 24 | 1/2" | 47.5 | 14 | 51 | 85 | 515 | 465 | 30 | 728 | 260 | |
| 6.1 | 1225 | 596 | 629 | 530 | 630 | 275 | 320 | 390 | 25 | 385 | 25 | 1/2" | 51 | 16 | 55 | 90 | 545 | 510 | 30 | 785 | 270 | |
| 6.9- | 1310 | 644 | 666 | 560 | 680 | 300 | 380 | 460 | 30 | 395 | 25 | 1/2" | 58 | 16 | 62 | 120 | 590 | 550 | 35 | 850 | 290 | |
| 7.6 | 1465 | 725 | 740 | 698 | 820 | 325 | 380 | 460 | 30 | 410 | 25 | 1/2" | 58 | 16 | 62 | 120 | 645 | 560 | 50 | 885 | 315 | |
| 8.3- | 1565 | 750 | 815 | 712 | 840 | 350 | 410 | 480 | 30 | 495 | 30 | 1/2" | 64 | 18 | 68 | 130 | 690 | 620 | 50 | 970 | 340 | |
