2W.W双螺杆泵尺寸表(一)
2W.W双螺杆泵尺寸表(一)
来源：http://www.btclbzc.com 发布时间：2019/3/4 10:27:04

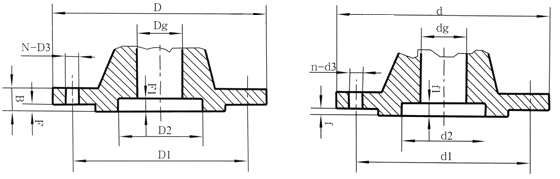

进、出口法兰联接尺寸表（泵体代号A或B）
| 型号规格 泵体代号 |
进口法兰 | 出口法兰 | ||||||||||||
| Dg | D | D1 | D2 | F | B | N-D3 | dg | d | d1 | d2 | f | b | n-d3 | |
| 2.5-A | 40 | 145 | 110 | 85 | 3 | 18 | 4-18 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 |
| 2.8-A | 50 | 160 | 125 | 100 | 3 | 18 | 4-18 | 40 | 145 | 110 | 85 | 3 | 18 | 4-18 |
| 3.1-A | 65 | 180 | 145 | 120 | 3 | 20 | 4-18 | 50 | 160 | 125 | 100 | 3 | 18 | 4-18 |
| 3.2-A | 80 | 195 | 160 | 135 | 3 | 20 | 4-18 | 65 | 180 | 145 | 120 | 3 | 20 | 4-18 |
| 3.2-B | 65 | 180 | 145 | 120 | 3 | 24 | 8-18 | 50 | 160 | 125 | 100 | 3 | 24 | 4-18 |
| 3.4-A | 80 | 195 | 160 | 135 | 3 | 20 | 4-18 | 65 | 180 | 145 | 120 | 3 | 20 | 4-18 |
| 3.4-B | 65 | 180 | 145 | 120 | 3 | 24 | 8-18 | 50 | 160 | 125 | 100 | 3 | 24 | 4-18 |
| 4.0-A | 100 | 215 | 180 | 155 | 3 | 22 | 8-18 | 80 | 195 | 160 | 135 | 3 | 20 | 4-18 |
| 4.0-B | 80 | 195 | 160 | 135 | 3 | 26 | 8-18 | 65 | 180 | 145 | 120 | 3 | 24 | 8-18 |
| 4.5-A | 125 | 245 | 210 | 185 | 3 | 24 | 8-18 | 100 | 215 | 180 | 155 | 3 | 22 | 8-18 |
| 4.5-B | 80 | 195 | 160 | 135 | 3 | 26 | 8-18 | 65 | 180 | 145 | 120 | 3 | 24 | 8-18 |
| 5.0-A | 150 | 280 | 240 | 210 | 3 | 24 | 8-23 | 125 | 245 | 210 | 185 | 3 | 24 | 8-18 |
| 5.0-B | 100 | 230 | 190 | 160 | 3 | 28 | 8-23 | 80 | 195 | 160 | 135 | 3 | 26 | 8-18 |
| 5.5-A | 175 | 310 | 270 | 240 | 3 | 24 | 8-23 | 150 | 280 | 240 | 210 | 3 | 24 | 8-23 |
| 5.5-B | 125 | 270 | 220 | 188 | 3 | 30 | 8-25 | 100 | 230 | 190 | 160 | 3 | 28 | 8-23 |
| 6.1-A | 225 | 365 | 325 | 295 | 3 | 24 | 8-23 | 200 | 335 | 295 | 205 | 3 | 24 | 8-23 |
| 6.1-B | 150 | 300 | 250 | 218 | 3 | 30 | 8-25 | 125 | 270 | 220 | 188 | 3 | 30 | 8-25 |
| 6.9-A | 250 | 390 | 350 | 320 | 3 | 26 | 12-32 | 225 | 365 | 325 | 295 | 3 | 24 | 8-23 |
| 6.9-B | 200 | 360 | 310 | 278 | 3 | 32 | 12-25 | 175 | 330 | 280 | 248 | 3 | 32 | 12-25 |
| 7.6-A | 300 | 440 | 400 | 368 | 4 | 28 | 12-23 | 250 | 390 | 350 | 320 | 3 | 26 | 12-23 |
| 7.6-B | 200 | 360 | 310 | 278 | 3 | 32 | 12-25 | 175 | 330 | 280 | 248 | 3 | 32 | 12-25 |
| 8.3-A | 300 | 440 | 400 | 368 | 4 | 28 | 12-23 | 250 | 405 | 355 | 320 | 3 | 32 | 12-25 |
| 8.3-B | 225 | 395 | 340 | 302 | 3 | 34 | 12-32 | 1758 | 330 | 280 | 248 | 3 | 32 | 12-25 |
进口法兰（方向水平） 出口法兰（方向水平或向上）
说明：泵体a使用压力≤1.0mpa 泵体ｂ使用压力≤2.5mpa 泵体c使用压力≤4.0mpa
