2W.W双螺杆多相混输泵外形及安装尺寸:
结构特点
该型泵采用双吸式结构,螺杆两端处于同一压力腔中,轴向力可以自行平衡。两端轴承采用外装式,单独采用润滑油(脂)润滑,因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动,螺杆齿面间并不接触,而留有一微小间隙,介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外)。
除一些小排量泵外(2W.W4.0以下),一般在泵体上都带有内流式安全阀,当排放压力_额定值时,有_的保护作用。
泵体上的进出口方向有两种,一为水平进,水平出;二为水平进,垂直向上出;用户可根据自己需要选择。

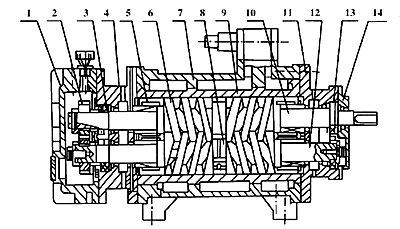

2W.W型双螺杆泵结构简图如图2:
(图二)
1.齿轮箱盖 2.齿轮 3.滚动轴承 4.后支架 5.密封 6.螺套A、B 7.泵体
8.调节螺栓 9.衬套 10.主动轴 11.前支架 12.从动轴 13.滚动轴承 14.压盖
2W.W型双螺杆泵尺寸图
进口法兰(方向水平) 出口法兰(方向水平或向上)
说明:泵体A使用压力≤1.0MPa 泵体B使用压力≤2.5MPa 泵体C使用压力≤4.0MPa
